B |
| 技术参数Specifications 使用线号(Hole count): 2 4 6 8 10 12 14 16 18 20 22 24 温度范围（Temperature range): -25℃～85℃ 额定电压（Rated voltage):250V. AC/DC 额定电流（Rated current): 8A |
端子 Terminal
型号 Type | 图号 Pic | 压线范围 Wire Range | 厚度 Thickness | 材质 Material | 尺寸 Dimension (mm) | 对照表 Comparison No. | 备注 Remark | |||
AWG# | mm² | L | W | E | ||||||
ZT1012-1.2S | B | 22~18 | 0.3~0.75 | 0.2 | 磷铜 | 14.9 | 1.8 | 4.2 | 插头 | |
ZT1012-1.2SSL | 24~20 | 0.2~0.5 | 0.2 | 磷铜 | 16.8 | 1.8 | 4.2 | 插头 | ||
塑料件Plastic parts
线数 Hole count | 针座 Receptacle | 插头 Plug |
2 | ZT31001-2P（5557-2P）
| |
4 | ZT31001-4P（5557-4P）
| |
6 | ZT31003-6A
| ZT31001-6P-A（5557-6P）
|
8 | ZT31003-8A
| ZT31001-8P（5557-8P）
|
10 | ZT31001-10WA
| ZT31001-10P（5557-10P）
|
12 | ZT31003-12A
| ZT31001-12P（5557-12P）
|
14 | ZT31001-14P（5557-14P）
| |
16 | ZT31003-16A
| ZT31001-16P（5557-16P）
|
18 | ZT31001-18P（5557-18P）
| |
20 | ZT31001-20P（5557-20P）
| |
22 | ZT31001-22P（5557-22P）
| |
24 | ZT31001-24P（5557-24P）
| |
4 | ZTA31006-4P-A（5557防水-4P）
| |
6 | ZT31003-6A
| ZTA31006-6P-A（5557防水-6P）
|
8 | ZT31003-8A
| ZTA31006-8P-A（5557防水-8P）
|
10 | ZTA31006-10P-A（5557防水-10P）
| |
12 | ZT31003-12A
| ZTA31006-12P-A（5557防水-12P）
|
16 | ZT31003-16A
| ZTA31006-16P-A（5557防水-16P）
|
18 | ZTA31006-18P-A（5557防水-18P）
| |
24 | ZTA31006-24P-A（5557防水-24P）
|

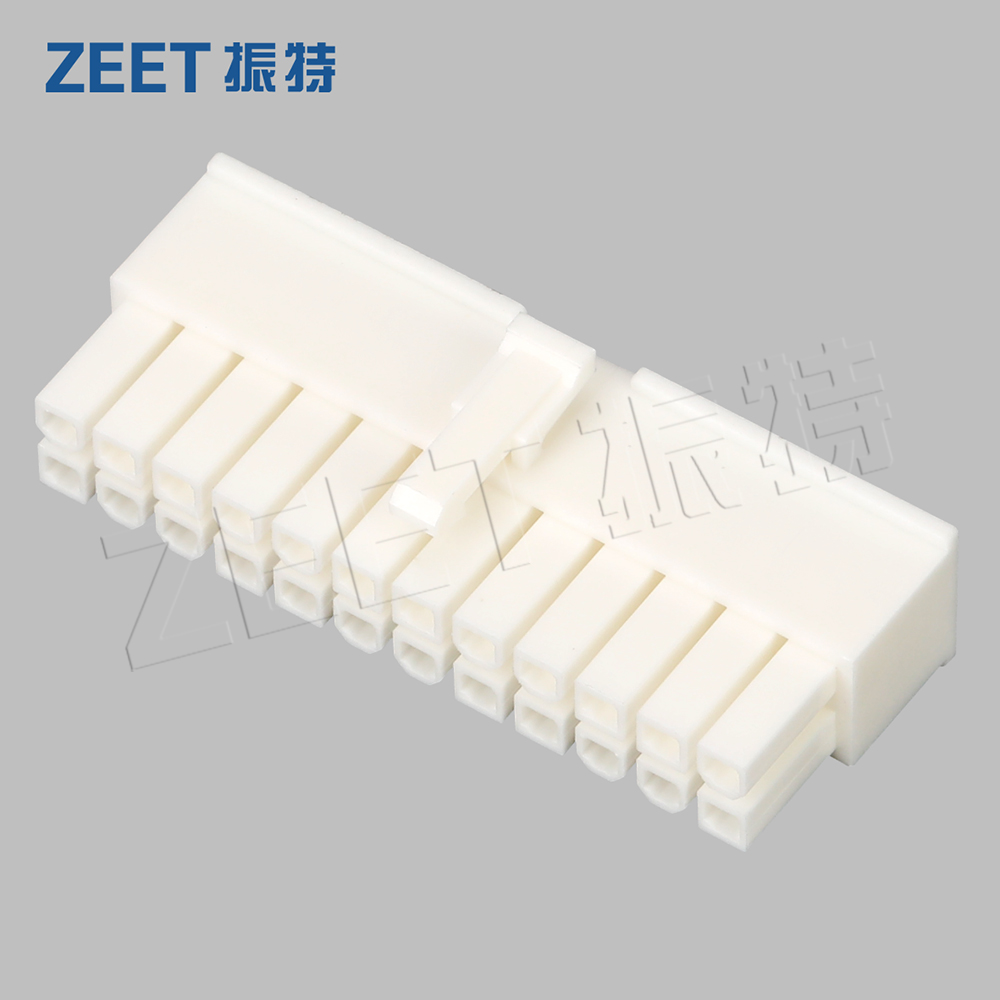

产品型号(Product spec)：ZT31001-24P(5557-24P)
使用线数(Hole count)：24
基本尺寸(Basic sizes)：L=20.3，W=52.3，H=11.9
材质(Material quality)：PA66/PAV0
颜色(Colour)：白色/黑色
