A |
| 技术参数Specifications 使用线数(Hole count): 2 3 4 6 9 温度范围（Temperature range): -25℃～85℃ 额定电压（Rated voltage):300V. AC/DC 额定电流（Rated current): 5A |
B |
|
端子 Terminal
型号 Type | 图号 Pic | 压线范围 Wire Range | 厚度 Thickness | 材质 Material | 尺寸 Dimension (mm) | 对照表 Comparison No. | 备注 Remark | |||
AWG# | mm² | L | W | E | ||||||
ZT-2.2PT | A | 18~16 | 0.7~1.2 | 0.3 | 黄铜 | 24 | 2.2 | 7.2 | 插头 | |
ZT-2.2RT | B | 18~16 | 0.7~1.2 | 0.25 | 黄铜 | 16.5 | 3 | 7.2 | 插座 | |
塑料件Plastic parts
线数 Hole count | 插头 Plug for male terminal | 插座 Receptacle for female terminal |
2 | DJ7021-2.2-11
| DJ7021-2.2-21
|
3 | DJ7031-2.2-11
| DJ7031-2.2-21
|
4 | DJ7041-2.2-11
| DJ7041-2.2-21
|
6 | DJ7061-2.2-11
| DJ7061-2.2-21
|
9 | DJ7091-2.2-11
| DJ7091-2.2-21
|

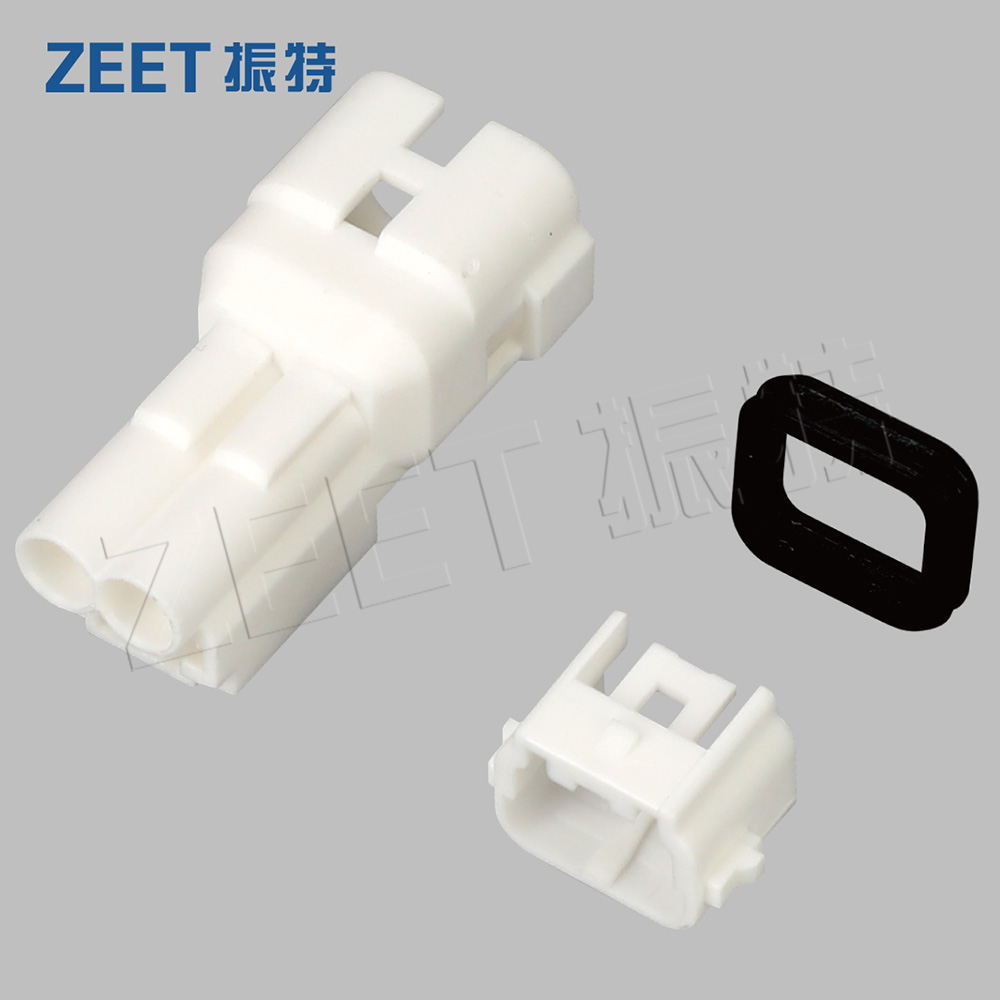

产品型号(Product spec)：DJ7021-2.2-11
使用线数(Hole count)：2
基本尺寸(Basic sizes)：L=40.8，W=20，H=15.1
材质(Material quality)：PAV0
颜色(Colour)：白色/红色
特性(Characteristic)：防水
