A |
| 技术参数Specifications 使用线数(Hole count): 2 3 4 6 9 12 温度范围（Temperature range): -25℃～85℃ 额定电压（Rated voltage):300V. AC/DC 额定电流（Rated current): 5A |
B |
|
端子 Terminal
型号 Type | 图号 Pic | 压线范围 Wire Range | 厚度 Thickness | 材质 Material | 尺寸 Dimension (mm) | 对照表 Comparison No. | 备注 Remark | |||
AWG# | mm² | L | W | E | ||||||
DJ611-2.8AS | A | 22~17 | 0.3~1.0 | 0.5 | 黄铜 | 21 | 2.8 | 7 | 插头 | |
DJ611-2.8A | 20~17 | 0.5~1.0 | 0.5 | 黄铜 | 21 | 2.8 | 7 | 插头 | ||
DJ621-A2.8A | B | 20~17 | 0.5~1.0 | 0.25 | 磷铜 | 16 | 3.95 | 6.8 | 插座 | |
塑料件Plastic parts
线数 Hole count | 插头 Plug for male terminal | 插座 Receptacle for female terminal |
2 | DJ7021-2.8-11
| DJ7021-2.8-21
|
3 | DJ7031-2.8-11
| DJ7031-2.8-21
|
3 | DJ7031L-2.8-11
| DJ7031L-2.8-21
|
4 | DJ7041-2.8-11
| DJ7041-2.8-21
|
6 | DJ7061-2.8-11
| DJ7061-2.8-21
|
6 | DJ7061L-2.8-11
| DJ7061-2.8-21
|
9 | DJ7091-2.8-11
| DJ7091-2.8-21
|
12 | DJ7121-2.8-11
| DJ7121-2.8-21
|

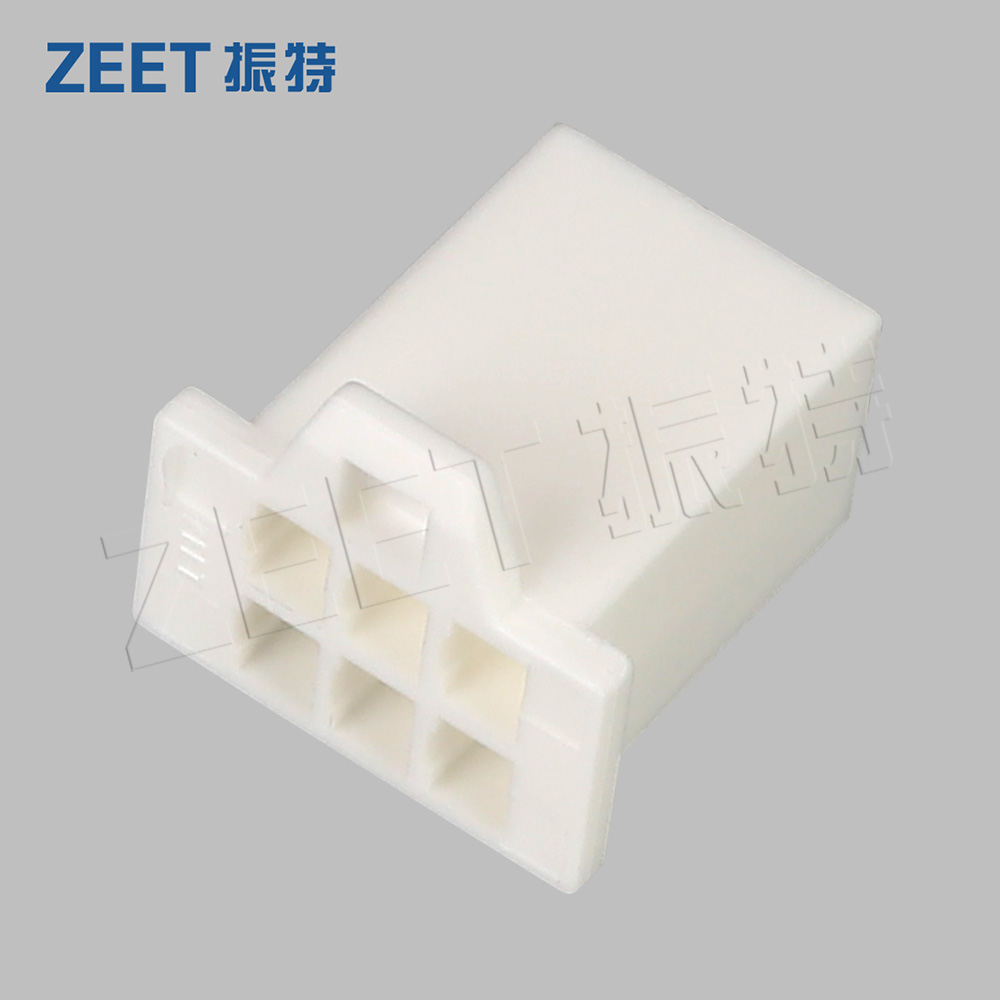

产品型号(Product spec)：DJ7061-2.8-21
使用线数(Hole count)：6
基本尺寸(Basic sizes)：L=20.1，W=19.7，H=11.5
材质(Material quality)：PA V0
颜色(Colour)：白色/浅蓝/蓝色/浅红/红色/黑色/绿色
